HRT012系列

HRT012是鴻瑞銘的標準系列過孔滑環，過孔直徑為12.7mm(適用任何<=12.7mm)，外徑為56mm全鋁合金結構的整體式精密導電滑環。支持電壓380VAC/VDC，電流信號(2A)，10A 及10*倍率.

能完全滿足360°無限制旋轉的動力、信號及流體介質混合傳輸；采用纖刷技術，多觸點，相比較同類產品其性能更穩定；貴金屬刷及軍工鍍層處理，低躁音、低磨損，超長的使用壽命；標準化、模塊化設計，規格齊全。

典型應用

包括工業機器-加工中心，旋轉工作臺、旋轉塔臺、實驗設備、電纜卷筒、工程機械、包裝設備、堆垛機、磁性離合器、工藝控制設備、展覽/顯示設備、醫療設備、旋轉傳感器、緊急照明設備、機器人等等

技術參數

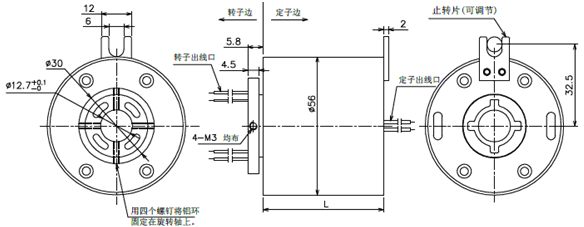

圖紙
安裝方式
可選項

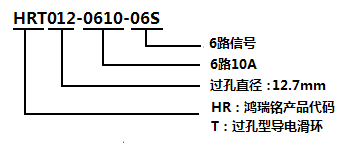

型號定義

電氣性能 Electrical Spec.
額定電壓 Rating voltage	380VAC
額定電流 Rating current	5A/路,10A/路 5A /Ring,10A /Ring
絕緣電阻Insulation resistance	1000MΩ@500VDC
耐壓 Dielectric strength	600VDC@50HZ
電氣噪音 Electrical noise	10mΩ@6VDC,50mA,5Rpm
機械性能 Mechanical Spec
轉速 Speed	600Rpm
扭矩 Torque	60N.cm
防護等級 Seal class	IP54--IP68
接觸材料 Contact material	貴金屬 Precious Metal
導線規格 Lead Wire	12色1.0mm2 Teflon高溫線
環境性能 Environment
工作溫度 Working temperature	-40℃~+80℃
環境濕度 Humidity	10% to 90% RH
環保認證 Materials	Lead Free,RoHS compliant
CE Certified	YES

安裝導電環 Slip ring installation
如圖所示：將導電環裝在傳動軸需要的位置，用轉子上四個
緊定螺絲固定。定子部分通過止轉片與設備固定部位連接。
As shown on the right picture，position the slip ring in the
desired location and tighten it to the shaft by four set screws.
Anti-Rotation tap is used for connecting the stator of slip
ring with the stationary of equipment.
注意事項 CAUTION:
因?yàn)榛h(huán)和客戶具體應用之間可能存在機械誤差，不推薦在
滑環兩頭強行緊固安裝，否則可能導致過早損傷滑環。
If possible geometric mismatching between customer's
application and the slip ring,'hard mouting'of both ends of the slip ring is not recommended and may cause premature failure.
把導線排好并做必要的連接，防止導線妨礙滑環的自由旋轉。
Route the wiring and make the neccessary connections.Do not allow the wiring to restrict free rotation of the slip ring.
